超声波振动筛

超声波振动筛产品描述



超声波振动筛是旋振筛的一种衍生产品，将超声波控制器与振动筛有机结合在一起，在多年的研究生产的旋振筛的基础上，在筛网上面叠加一个高频率低振幅的超声振动波，超微细粉体接受巨大的超声加速度，使筛面上的物料始终保持悬浮状态，从而抑制粘附、摩擦、平降、楔入等堵网因素，从而解决了强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，使超微细粉筛分不再成为难事，特别适合高品质、精细粉体的用户使用。

超声波振动筛结构详解

超声波振动筛由换能器、进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。

换能器：可以将将220V，50Hz电能转化为38KHz的高频电能，输入超声波换能器后，将其变成38KHz的机械振动，从而达到清网和筛分的目的。

防尘盖：可以防止物料向外扩散，也可以保护外部粉尘进入，导致污染筛分物料。

束环：用来固定筛体中间的筛框部分。

配重块：可以增加圆形振动筛的激振力，具体要根据客户所要筛分物料的比重和所选振动筛动筛层数的不同进进行适当调整。

上部重锤、下部重锤：调节上、下两端重锤的相位角，可以改变物料在筛面上的运动轨迹。

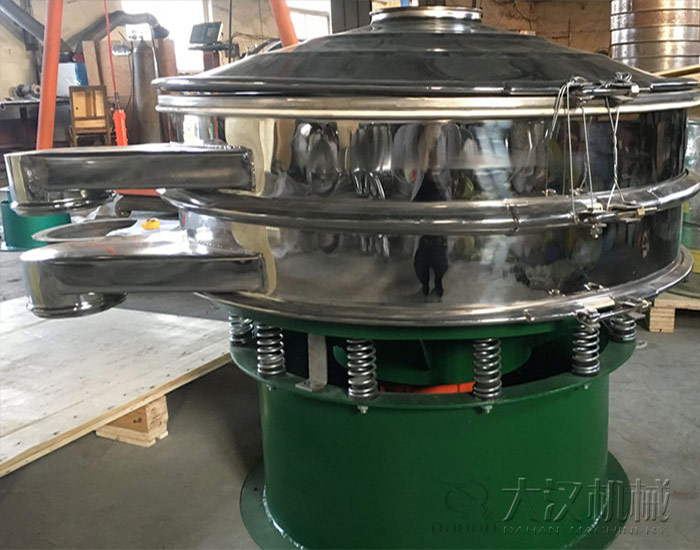

不锈钢振动筛筛框之间采用天然硅胶材料密封，由于筛框筛体为圆形样式，因而硅胶与筛框接触部位达到紧密配合，解决了密封圈脱落现象，从而达到防尘效果。

超声波振动筛性能优势

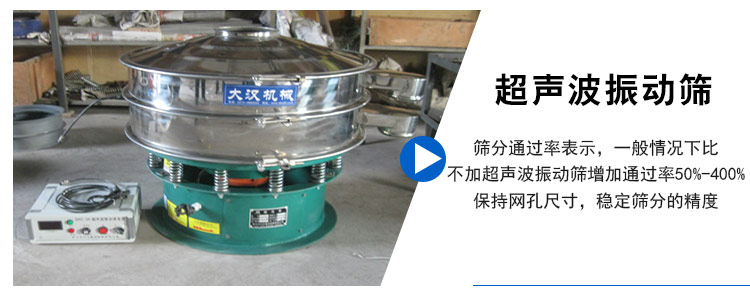

改善低密度粉在重力沉降中的平降（粉末与网口轻接触）滑移效应，改善高密度金属在网口滞留或楔入，改善带静电物体的粘附效应，从而提高筛分效率和筛分质量。用筛分通过率表示，一般情况下比不加超声波振动筛增加通过率50%-400%。

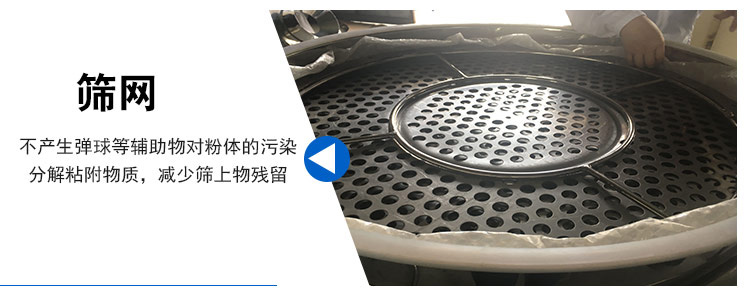

1.减少或不产生清网时间；

2.不产生弹球等辅助物对粉体的污染；

3.保持网孔尺寸，稳定筛分的精度；

4.分解粘附物质，减少筛上物残留；

5.减少筛机的筛分次数。

超声波振动筛工作原理

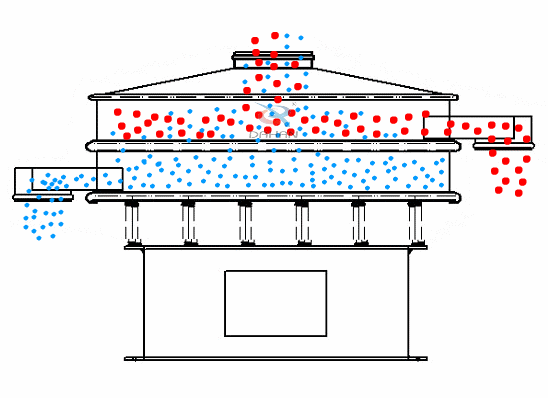

超声波筛电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波，这些振荡波传达到共振器上使共振器产生共振，然后有共振器将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和精度。超声波振动筛是将220v、50HZ或110v、60HZ电能转化为38KHZ的高频电能，输入超声换能器，将其变成38KHZ机械振动，从而达到筛分和清网的目的。
