YA/YK圆振动筛

YA/YK圆振动筛产品简介

YK系列圆振动筛又称YK系列圆震动筛，是采用内偏心轴作为激振动力，利用电机带动偏心轴旋转后联动振动筛做上，前，下，后的圆运动轨迹，使被筛分物料均匀，快速溜过筛网而完成筛分工作。YK系列圆振动筛是吸收德国技术制造的振动筛。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

YA/YK圆振动筛结构详解

驱动筛机：采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷。

振动器：采用偏心式结构，结构简单。

配套选择给料箱：给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命。

传动部分：传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。

电动机：电动机安装在筛框的左侧，也可安装在筛框的右侧。

筛面：筛面倾角的调整可通过改变弹簧支座位置高度来实现。

YA/YK圆振动筛性能优势

1、处理能力大，筛分效率高。

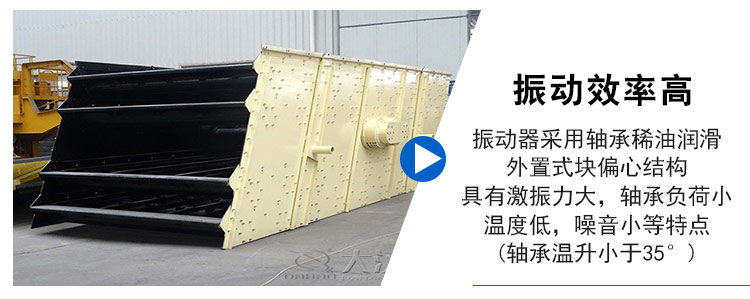

2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。(轴承温升小于35°)。

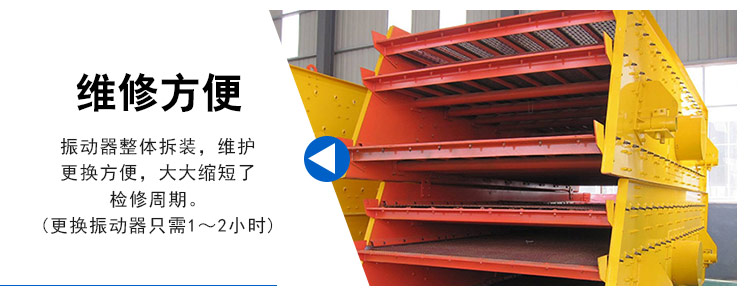

3、振动器整体拆装，维护、更换方便，大大缩短了检修周期。(更换振动器只需1～2小时)。

4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。

5、筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点。

6、电机与激振器连接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。

YA/YK圆振动筛工作原理

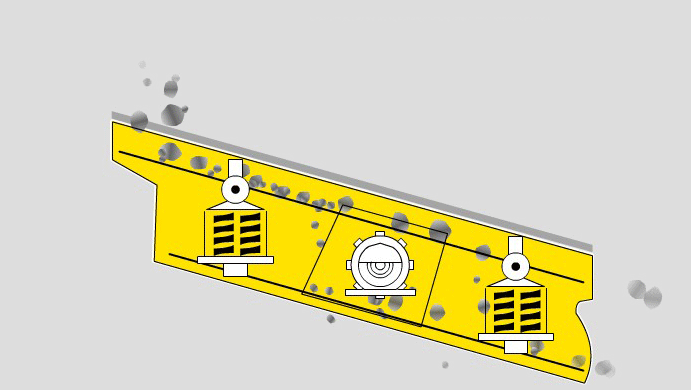

圆振动筛的筛箱运动轨迹为圆形或椭圆形，圆振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动高速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。
