振动筛分机的工作原理

振动筛分机是一种常用的固体筛分设备，广泛应用于矿山、冶金、化工、建材等行业。它通过振动力将物料分离成不同粒度的颗粒，实现筛分和分类的目的。下面将详细描述振动筛分机的工作原理。

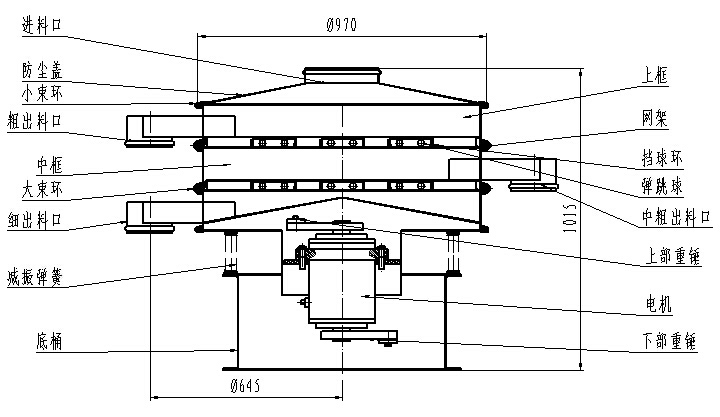

振动筛分机主要由筛箱、振动器、筛网、进料口、出料口和支撑装置等组成。

筛箱：筛箱是振动筛分机的主体部分，通常由钢板焊接而成。它具有一个或多个筛层，用于容纳筛网和进行筛分操作。筛箱的结构和尺寸根据不同的应用需求而设计。

振动器：振动器是振动筛分机的核心部件，通常由电机和振动源组成。电机通过传动机构将旋转运动转化为振动运动，振动源通过振动力使筛箱产生振动。振动源通常由偏心块或振动电机组成，通过其旋转运动产生离心力或振动力。

筛网：筛网是振动筛分机的筛分介质，通常由金属丝网制成。筛网的目数和规格决定了筛分的精度和效果。目数表示筛网的细密程度，规格描述筛孔的尺寸和形状。常用的筛网材料包括不锈钢、聚合物等，可根据物料的特性选择合适的筛网。

进料口和出料口：进料口用于将待筛分的物料引入筛箱，出料口用于收集筛分后的颗粒。根据需要，可以设置多个进料口和出料口，以实现不同的筛分要求。

支撑装置：支撑装置用于支撑和固定振动筛分机的各个部件，保证设备的稳定运行。支撑装置通常由底座、支撑脚、弹簧等组成，能够减震和吸收振动。

振动筛分机的工作原理如下：

振动力产生：电机通过传动机构带动振动源产生旋转运动，将机械能转化为振动能。当电机转速达到设定值时，振动源开始产生振动力。

筛箱振动：振动力传递到筛箱上，使其产生振动。筛箱的振动方式可以是水平振动、垂直振动或倾斜振动，具体取决于振动筛分机的设计和应用要求。筛箱的振动力会使筛网产生振动，从而使物料在筛网上进行筛分。

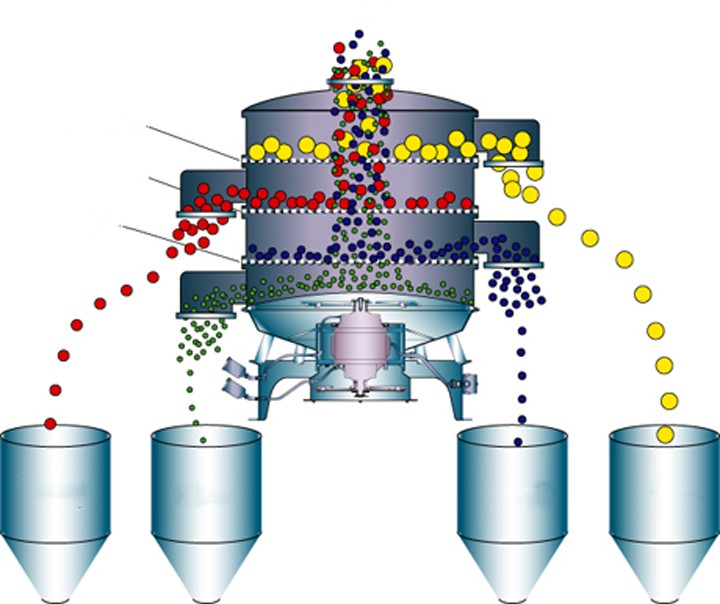

物料筛分：物料从进料口进入筛箱，受到筛网的振动和筛分力的作用，不同粒度的颗粒通过筛网的筛孔被分离出来。较大的颗粒被阻挡在筛网上方，较小的颗粒通过筛孔落入下方的出料口。筛分过程中，物料的颗粒大小和形状会影响筛分效果。

控制和调节：振动筛分机通常配备有控制系统，可以通过调节振动力的大小和频率来控制物料的筛分速度和分离效果。根据实际需要，可以进行手动或自动控制，以实现所需的筛分效果。

振动筛分机具有筛分效率高、处理量大、结构简单和操作方便等优点。它在固体物料的筛分和分类过程中起到了重要的作用，广泛应用于各个行业。正确选择合适的振动筛分机和筛网，可以实现预期的筛分效果和筛分精度。
